Unsere SMT / SMD Fertigung

Wir fertigen Ihre SMD Leiterplatte und begleiten Sie vom Prototyp in der Entwicklungsphase bis zur Serie. Hierbei legen wir großen Wert auf unser breites Spektrum das bereits bei der SMD Fertigung von einem Stück beginnt.

Fertigung von SMD Leiterplatten

Über 20 Jahre Erfahrung unserer Mitarbeiter im Bereich der Fertigung von SMD Elektronik sowie ein auf unser Spektrum optimal abgestimmter Maschinenpark mit vollautomatischer Lageranbindung sowie Online Kalkulator bringt uns die Flexibilität & Qualität, die unsere Kunden von einem EMS Dienstleister erwarten.



Produktion & Fertigung

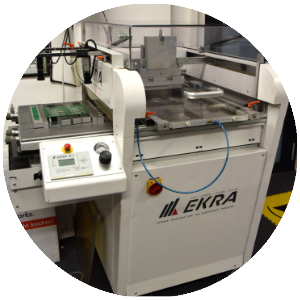

Ekra-maschine, bei Esysco, für Produktion von SMD Leiterplattenbestückung

Schablonendruck mit Vision-System

Für das Schablonendruck-Verfahren haben wir einen E1 Schablonendrucker von Ekra im Einsatz. Dieser ist ausgestattet mit einem PC-basierten Vision-System und ermöglicht in Verbindung mit unserem Quattroflex-Schnellspannsystem einen großformatigen präzisen Druck von bis zu 400 mm x 290 mm.

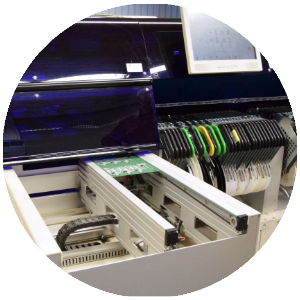

Mimot-maschine, bei Esysco für Produktion von SMD Leiterplattenbestückung

Flexible SMD Fertigung

Unser flexibler MIMOT Advantage Inline Bestückungsautomat für den Serienprozess mit einer Bestückungsleistung von bis zu 14400 Bauteilen (IPC) pro Stunde bietet optimale Qualität und Zuverlässigkeit in der SMD Fertigung. Paralleles Rüsten, OnTheFly-Visionsystem, selbstständige Bauteil-Feeder Erkennung, Inline-System mit Ein-/Auslaufband und Inspektionsbereich.

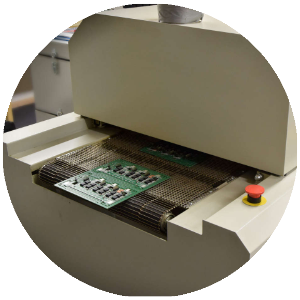

Hafen Maschine Prozess, für Produktion von SMD Leiterplattenbestückung

Löten im Reflow Prozess

Beim Reflow Prozess setzen wir einen Durchlaufofen des Herstellers SMT ein. Dieser ermöglicht eine hochwertige Verlötung von einfachen kleinen Baugruppen bis zu massiven Dickkupfer Leiterplatten. Durch unsere langjährige Erfahrung in der SMD Fertigung sind auch spezielle Programme für Sonderleiterplatten problemlos möglich.

Möchten Sie ein Angebot?

Zum Online-Kalkulator!

Unsere Ausstattungs und Maschinenliste für die SMD Fertigung

Global

Klimatisierter Produktions & Lagerbereich
Hochwertiger antistatischer ESD-Boderbelag
ERP-System mit kundenspezifischem Online Lagerzugang
Online Kalkulationssystem
Erfahrene Mitarbeiter

Verarbeitung von Lötpaste und Kleber

Dima Dispense Master DD-500
NC-gesteuerter Kartuschen Dispenser für Lötpaste oder Kleber

Ekra MAT S40A
Schablonendrucker mit Quattroflex Schnellspannsystem

Ekra E1 mit Vision-System
Schablonendrucker mit Quattroflex Schnellspannsystem

SMD-Fertigungsmaschinen

Mydata TP-9
SMD-Bestückungsautomat mit einer Bestückungsleistung von bis zu 3000 Bauteilen (IPC) pro Stunde. Einsatz im Bereich Prototypen und Muster.

Mimot MP1260
SMD-Bestückungsautomat mit einer Bestückungsleistung von bis zu 6000 Bauteilen (IPC) pro Stunde. Einsatz im Bereich Prototypen, Muster und Kleinserien.

Mimot Advantage
SMD-Bestückungsautomat mit einer Bestückungsleistung von bis zu 14.400 Bauteilen (IPC) pro Stunde. Einsatz im Bereich Prototypen, Muster, Kleinserie und Serie.

Löten

Lotpaste Loctite GC10
Wir verwenden im Standard die Lotpaste GC10 von Loctite. Sollten Sie andere Hersteller Vorgaben haben können Sie uns diese gerne mitteilen.

Reflow Ofen – SMT 400C
4-Zonen Reflow Ofen für den Ein- und Doppelseitigen Reflow Prozess mit einer Heizleistung von 16 KW.

Reflow Ofen – Dima Breeze
Kompakter 4-Zonen Reflow Ofen für den Ein- und Doppelseitigen Reflow Prozess mit einer Heizleistung von 6 KW.

Selektiv Lackieren

Dispense Master Dima DD-500
NC-gesteuerte selektive Lackierstation für die SMD-Fertigung.
